Projecteur de profil numérique
Fox Oxx


Les machines FOX sont conçues et fabriquées en France, dans les atelier de Rouen (76), depuis 2022.

La gamme Fox Oxx comprend trois machines, chacune offrant des capacités de mesure distinctes.

Cela nous permet de vous proposer la solution la mieux adaptée à vos besoins de contrôle.

Ces machines de mesure plein champ sont parfaites pour le contrôle de pièces horlogères, médicales ou issues d'autres industries.

Des options matérielles et logicielles sont disponibles selon les modèles, vous garantissant des mesures d'une fiabilité optimale.

Intéressé par notre gamme de produits Fox ?

N’hésitez pas à nous solliciter pour une démonstration de nos produits.

Découvrez ses atouts

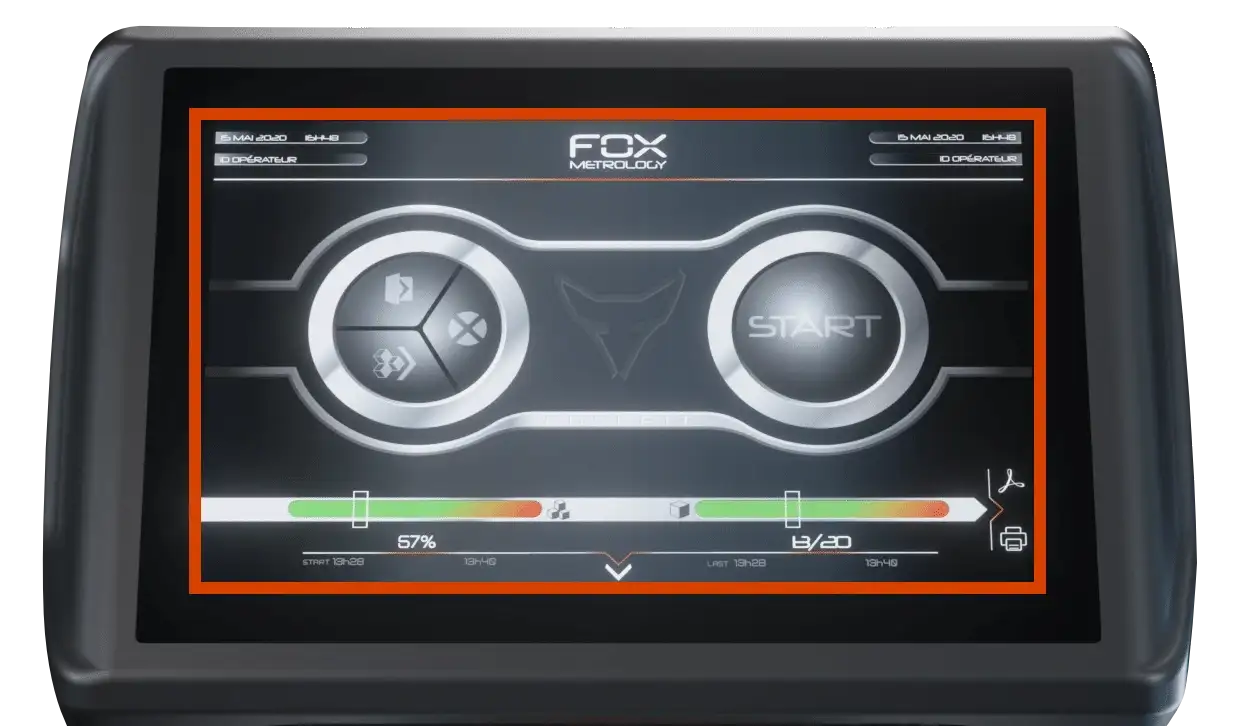

Un cockpit numérique intégré à la machine

Écran 12’’

L'interface de contrôle numérique des machines FOX vous permet d'exécuter les programmes en cours, de supprimer la dernière pièce mesurée en cas d'erreur, et d'analyser vos données et statistiques sur une interface visuelle unique. Vous pouvez également y visualiser directement vos rapports personnalisés.


Caméra & optique

La gamme de machines FOX 0xx est équipée d'une caméra de 20 Mpx associée à une optique télécentrique.

Cette combinaison vous permet de visualiser vos pièces avec une grande profondeur de champ, offrant un confort exceptionnel pour l'exploitation de la machine dans vos mesures 2D.

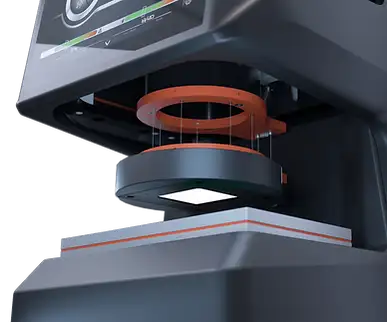

Système

«quick light»


Toutes les machines FOX 0xx sont équipées d'éclairages interchangeables.

Ce système vous permet de mesurer toutes vos pièces sur une seule et même machine, en passant d'un éclairage épiscopique à des solutions polyvalentes telles que les éclairages annulaires, sectoriels, orientables ou coaxiaux.


Solutions d’éclairages standards ou personnalisables

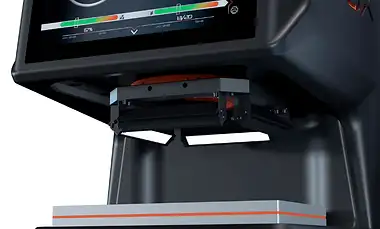

Angulaire

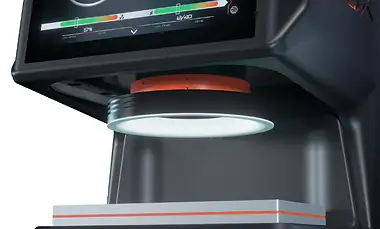

Flat Dome

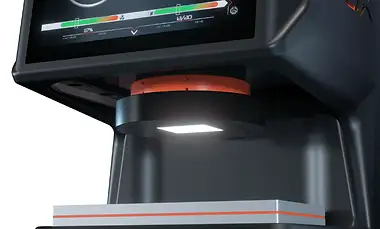

Low angle

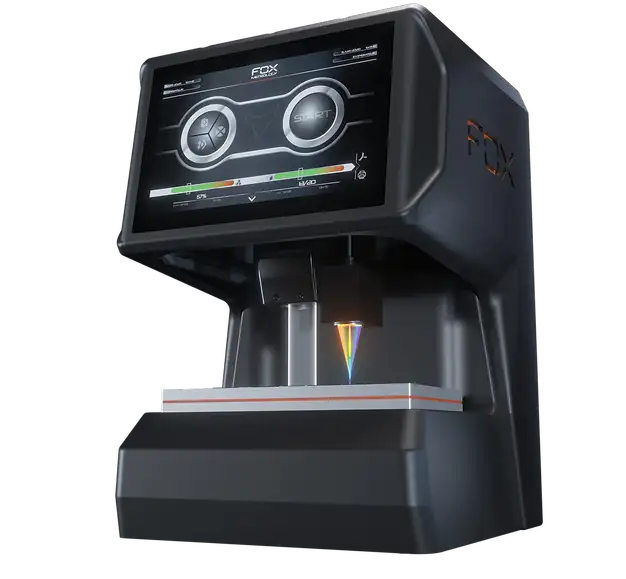

Option confocal

L'option de capteur confocal chromatique est exclusive aux modèles FOX 016 et 036. Elle offre la possibilité de fusionner les mesures optiques avec les mesures en Z.

En intégrant un capteur confocal à votre machine FOX, vous bénéficiez de mesures rapides et précises sur une large gamme de matériaux, qu'ils soient absorbants, colorés, diffusants, réfléchissants, rugueux ou polis.

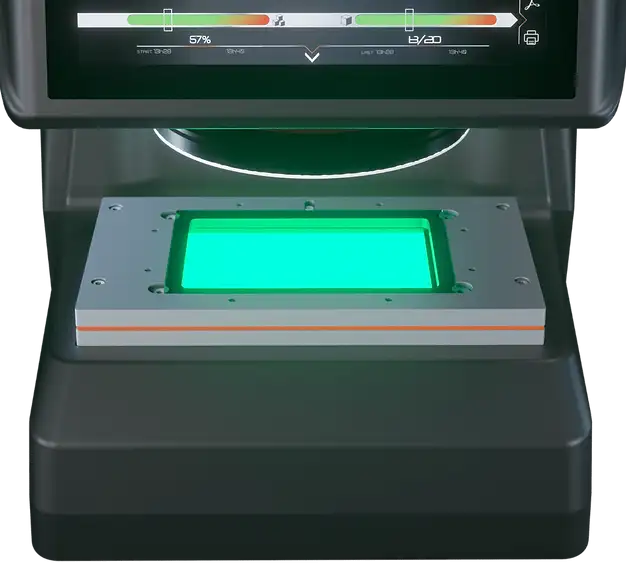

Table de mesure

Toute la gamme FOX 0xx est équipée d'une table Z motorisée avec une capacité de 50 mm.

Les machines FOX 036 et FOX 016 offrent une capacité de mesure de 150 x 100 mm en XY.

La FOX 080, quant à elle, permet des mesures avec une capacité de 150 mm en X.


Comparatifs de la gamme FOX

2023-Catalogue-Fox-5-e1706187427132-1024x811 (1).png

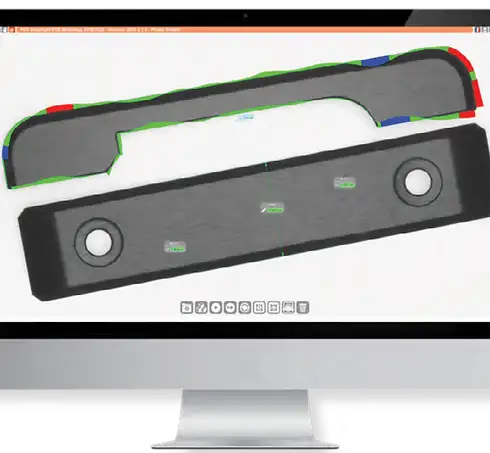

Logiciel FOXTouch

Un logiciel complet et intuitif, utilisable aussi bien en mode automatique qu'en mode manuel

Le logiciel FoxTouch a été conçu pour répondre à tous vos besoins de contrôle dimensionnel, incluant les mesures ISO et la gestion des fichiers DXF les plus complexes. Il est compatible avec toutes les machines de la gamme, et peut être utilisé en mode manuel ou automatique. Sa prise en main est simple, intuitive et efficace.

Les points forts du logiciel FOXTouch


Mode Multi-Pièces

Le logiciel FoxTouch peut analyser la présence de plusieurs pièces dans le champ de vision. Le système reconnaît automatiquement le nombre de pièces correspondant à votre programme et l'exécute sur chacune d'elles, sans nécessiter de programmation supplémentaire.

Développements logiciels sur-mesure



Notre bureau d'études conçoit et met en œuvre des développements logiciels pour optimiser vos processus de contrôle. Nous élaborons des interfaces homme-machine (IHM) spécifiques, développons des gammes paramétriques et créons diverses fonctions sur-mesure pour répondre à vos besoins.

Si vous souhaitez automatiser vos mesures, programmer la palettisation ou créer des programmes à partir de données Excel, notre équipe est là pour vous aider !

Les Projecteurs de Profils Numériques : Un Outil de Mesure Optique Précis:

Les projecteurs de profils numériques sont des instruments de mesure optique qui fonctionnent sur le principe de la projection d’ombres.

Les projecteurs de profil numériques sont largement utilisés dans diverses applications industrielles en raison de leur précision et de leur capacité à mesurer des pièces complexes. Voici quelques applications courantes :

  1. Mesure de cibles sans contact : Ils permettent de mesurer des cibles sans contact, ce qui est particulièrement utile pour les pièces délicates ou sensibles.

  2. Inspection de prototypes et d’échantillons initiaux : Ils sont souvent utilisés pour l’inspection de prototypes et d’échantillons initiaux.

  3. Contrôle en production : Ils sont utilisés pour l’inspection par prélèvement en production.

  4. Contrôle avant expédition ou à réception : Ils sont également utilisés pour le contrôle avant expédition ou à réception.

  5. Mesure de pièces de forme complexe : Ils sont capables de mesurer des cibles de forme complexe aux détails infimes.

  6. Inspection de diverses pièces : Ils sont utilisés pour inspecter une variété de pièces, y compris les ressorts, les pièces découpées, les pièces en plastique, les anneaux, les pignons, les bouteilles, les trous borgnes, et bien plus encore.

Ces appareils sont donc très polyvalents et trouvent leur utilité dans de nombreux secteurs industriels. Ils sont particulièrement appréciés pour leur capacité à fournir des mesures précises et fiables.

Comment fonctionne un projecteur de profil numérique ?

Un projecteur de profil numérique fonctionne en cinq étapes principales :

  1. Éclairage de la pièce : La pièce à mesurer est éclairée par un faisceau lumineux. Cela permet de créer une ombre nette et précise de la pièce.

  2. Capture du profil : L’ombre de la pièce est captée par un objectif grossissant situé à son opposé. Cela permet de créer une image précise du profil de la pièce.

  3. Projection de l’image : L’image est ensuite projetée sur un écran en verre dépoli grâce à un jeu de miroirs. L’image projetée est une réplique fidèle du profil original de la pièce et peut être grossie jusqu’à 100 fois.

  4. Mesure : Les projecteurs sont équipés de tables à mouvements croisés, elles-même équipées de règles de mesure au micron. Ces règles permettent de relever la distance entre deux éléments d’un profil, en déplaçant simplement la pièce devant l’objectif.



Types de projecteurs de profil numérique

Il existe deux types principaux de projecteurs de profil numérique : les projecteurs verticaux et les projecteurs horizontaux. Les projecteurs verticaux sont adaptés à la mesure de pièces fines et plates ou extrêmement petites, tandis que les projecteurs horizontaux sont adaptés à la mesure de pièces de fraisage et tournage volumineuses.

Types d'optiques pour projecteurs de profil numérique

Les projecteurs de profil numérique utilisent différents types d’optiques pour la mesure et l’inspection. Voici quelques types d’optiques couramment utilisés :

  1. Optique Télécentrique : Un système optique télécentrique est utilisé pour permettre une mesure précise. L’optique télécentrique est une conception spéciale d’objectif qui maintient la même taille d’image indépendamment de la distance à l’objet, ce qui est crucial pour des mesures précises.

  2. Optique Bi-Télécentrique : Certains projecteurs de profil numérique utilisent une optique bi-télécentrique. Ce type d’optique offre une précision encore plus grande en minimisant les erreurs de parallaxe et en assurant que l’image reste de la même taille même si l’objet se déplace légèrement hors de la profondeur de champ.

  3. Caméra Haute Résolution : Certains projecteurs de profil numérique utilisent une caméra haute résolution pour capturer des images détaillées de l’objet.

Il est important de noter que le choix de l’optique dépend de la taille de la pièce à mesurer : plus le détail à mesurer est petit, plus il sera nécessaire d’agrandir son image pour pouvoir le voir (et donc le mesurer). Il existe plusieurs niveaux de grossissement optique disponibles pour s’adapter à diverses exigences de mesure.



Comment calibrer un projecteur de profil numérique

La calibration d’un projecteur de profil numérique est une tâche délicate qui nécessite des outils spécifiques et une certaine expertise. Voici les étapes générales pour calibrer un projecteur de profil :

  1. Sonde colorimétrique professionnelle : Pour calibrer un projecteur, il faut une sonde colorimétrique professionnelle dirigée vers l’écran.

  2. Générateur de mires : Un générateur de mires capable de délivrer des signaux étalonnés est également nécessaire.

  3. Logiciel spécifique : Enfin, l’utilisation d’un logiciel spécifique est requise pour analyser les résultats et peaufiner les réglages.

  4. Suivre les instructions : Ouvrez le menu « Écran » du panneau de contrôle, puis sélectionnez la section « Calibrage ». Le menu qui s’affiche est transféré sur l’écran de l’appareil en cours de configuration. Suivez les instructions qui s’affichent, étape par étape.

Ce travail peut durer plusieurs heures1. Il est important de noter que chaque projecteur de profil est unique et les réglages de base peuvent ne pas convenir à votre environnement de visionnage3. Il est recommandé de faire appel à un professionnel pour effectuer cette tâche afin d’assurer une calibration précise et efficace.

Il est également important de noter que l’intervalle d’étalonnage des projecteurs de profil est de 6 mois à 3 ans4. Cela signifie que le processus de calibration doit être répété régulièrement pour maintenir la précision de l’appareil.

Conclusion

Les projecteurs de profils numériques sont des outils de mesure optique précis et polyvalents. Ils permettent de mesurer avec précision une grande variété de pièces, ce qui les rend indispensables dans de nombreux secteurs industriels. Que vous soyez un fabricant à la recherche d’une solution de mesure précise ou un ingénieur cherchant à comprendre les outils de mesure optique, les projecteurs de profils numériques sont un excellent point de départ.
